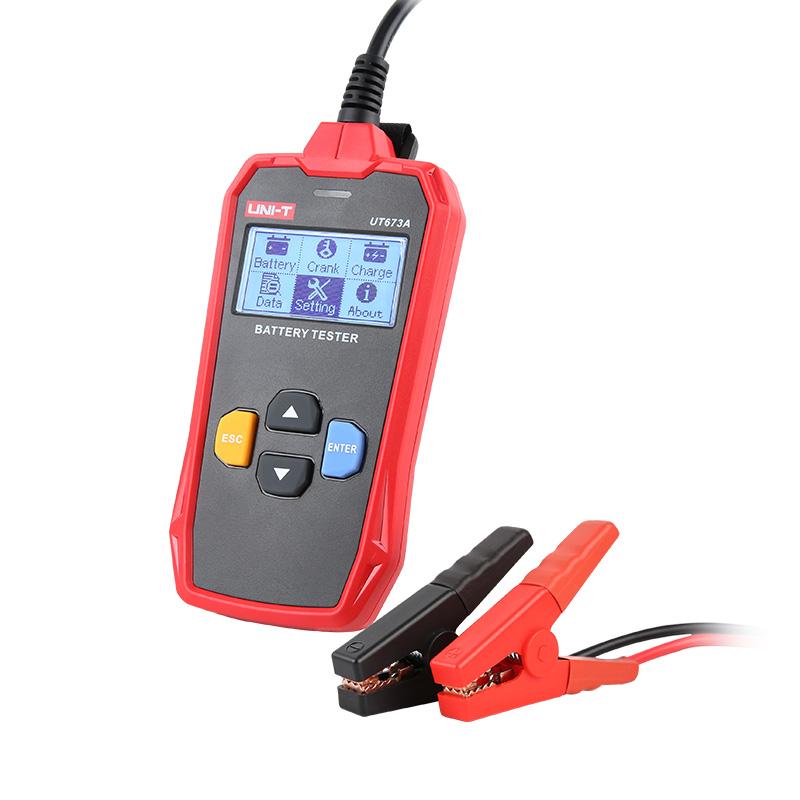

تستر باتری UNI-T UT673A یک دستگاه دیجیتال برای بررسی وضعیت باتری خودروهای مجهز به باتری سرب‌اسیدی ۱۲ ولت است. این دستگاه با استفاده از فناوری اندازه‌گیری هدایت الکتریکی باتری، وضعیت سلامت، ولتاژ، مقاومت داخلی و توانایی تأمین جریان استارت را ارزیابی می‌کند. همچنین می‌توان از UT673A برای بررسی عملکرد سیستم استارت و سیستم شارژ خودروهای ۱۲ و ۲۴ ولتی استفاده کرد.

مزیت مهم این تستر باتری، امکان انجام آزمایش بدون باز کردن باتری از خودرو است. بنابراین تعمیرکار می‌تواند پیش از تعویض باتری، وضعیت آن را بررسی کند و تشخیص دهد که مشکل احتمالی از خود باتری، سیستم استارت یا سیستم شارژ خودرو است.

ویژگی‌ها و قابلیت‌های اصلی UT673A

ویژگی‌ها و قابلیت‌های بالا بر اساس اطلاعات رسمی محصول و مستندات UNI-T تنظیم شده‌اند.

مشخصات فنی تستر باتری UT673A

نکته مهم درباره مشخصات: اعداد بالا مربوط به اطلاعات منتشرشده در منابع UNI-T هستند. در بعضی صفحات منطقه‌ای، وزن و ظرفیت‌های درج‌شده متفاوت‌اند؛ بنابراین برای ثبت نهایی مشخصات فروشگاهی، دیتاشیت نسخه‌ای که همراه دستگاه عرضه می‌شود ملاک قرار گیرد.

معنی استانداردهای باتری در UT673A

برای آنکه تستر باتری نتیجه درستی ارائه کند، لازم است استاندارد درج‌شده روی برچسب باتری را بشناسید.

• CCA (Cold Cranking Amps): جریان استارت سرد؛ شاخصی برای سنجش توانایی باتری در تأمین جریان استارت در شرایط سرد.

• BCI: استاندارد مورد استفاده در صنعت باتری آمریکای شمالی برای تعریف و ارزیابی مشخصات باتری.

• CA (Cranking Amps): جریان استارت که معمولاً در دمای ۰ درجه سانتی‌گراد ارزیابی می‌شود.

• MCA (Marine Cranking Amps): شاخص جریان استارت برای کاربردهای دریایی، معمولاً در دمای ۰ درجه سانتی‌گراد.

• JIS: استاندارد صنعتی ژاپن که معمولاً کدهایی مانند 55D23L روی باتری‌ها دیده می‌شود.

• DIN: استاندارد آلمانی برای ارزیابی مشخصات باتری.

• IEC: استاندارد کمیسیون بین‌المللی الکتروتکنیک.

• EN: استاندارد اروپایی باتری.

• SAE: استاندارد انجمن مهندسان خودرو.

• Ah (آمپرساعت): ظرفیت نامی باتری برای ذخیره و تحویل بار الکتریکی؛ با جریان استارت تفاوت دارد.

این استانداردها قابل جایگزینی دلخواه با یکدیگر نیستند. هنگام تست، استاندارد و مقدار نامی را مطابق برچسب باتری وارد کنید.

UT673A برای چه کاربردهایی مناسب است؟

راهنمای کامل استفاده از تستر باتری UT673A

مرحله اول: آماده‌سازی دستگاه و خودرو

پیش از اتصال، خودرو را خاموش کنید و سوئیچ را ببندید. باتری باید از نوع سازگار و دارای ولتاژ در محدوده مجاز دستگاه باشد. محل اتصال گیره‌ها را از نظر آلودگی، خوردگی و شل‌بودن بررسی کنید.

مرحله دوم: اتصال صحیح گیره‌ها

گیره قرمز تستر باتری را به قطب مثبت (+) و گیره مشکی را به قطب منفی (−) باتری وصل کنید. دستگاه از باتری مورد آزمایش تغذیه می‌شود و پس از اتصال صحیح روشن خواهد شد. اگر پیام Poor Contact مشاهده شد، اتصال گیره‌ها و تمیزی قطب‌ها را بررسی کنید.

مرحله سوم: انتخاب نوع آزمایش

در منوی اصلی UT673A گزینه موردنیاز را انتخاب کنید:

• Battery: بررسی سلامت خود باتری.

• Crank: بررسی سیستم استارت هنگام روشن‌کردن موتور.

• Charge: بررسی سیستم شارژ خودرو.

• Data: مشاهده آخرین نتایج ذخیره‌شده.

• Setting: تغییر زبان دستگاه.

• About: مشاهده اطلاعات سیستم.

برای بررسی معمول سلامت باتری، گزینه Battery را انتخاب کنید.

مرحله چهارم: انتخاب نوع باتری

در منوی نوع باتری، گزینه متناسب با برچسب باتری را انتخاب کنید:

• NORMAL BAT: باتری سرب‌اسیدی معمولی.

• AGM BATTERY: باتری AGM.

• EFB BATTERY: باتری EFB.

• GEL BATTERY: باتری ژل.

اگر نوع باتری مشخص نیست، پیش از ادامه، برچسب آن یا دفترچه سازنده را بررسی کنید.

مرحله پنجم: انتخاب استاندارد باتری

استاندارد درج‌شده روی باتری را انتخاب کنید؛ برای مثال CCA، EN، DIN یا JIS. سپس مقدار نامی متناظر با همان استاندارد را وارد کنید.

برای نمونه، اگر روی باتری عبارت 12V 60Ah 580A CCA درج شده باشد، باید استاندارد CCA و مقدار ۵۸۰ آمپر را وارد کنید. ظرفیت ۶۰ آمپرساعت با جریان استارت ۵۸۰ آمپر یکسان نیست.

مرحله ششم: شروع آزمایش و خواندن نتیجه

پس از بررسی تنظیمات، دکمه ENTER را فشار دهید تا اندازه‌گیری آغاز شود. دستگاه نتیجه را روی نمایشگر نشان می‌دهد؛ از جمله وضعیت باتری، ولتاژ، درصد سلامت، درصد شارژ، جریان استارت اندازه‌گیری‌شده و مقاومت داخلی.

معنی نتایج تست باتری UT673A

توجه: عدد SOH درصد سلامت تخمینی باتری و SOC درصد شارژ آن است. برای مثال، SOC برابر ۱۰۰٪ الزاماً به معنی سلامت کامل باتری نیست.

مثال عملی از تست باتری خودرو

فرض کنید باتری خودروی شما ۱۲ ولت، ۶۰ آمپرساعت و دارای جریان استارت نامی ۵۸۰ آمپر بر اساس استاندارد CCA است.

1. موتور را خاموش کنید و گیره قرمز و مشکی را به قطب‌های صحیح وصل کنید.

2. گزینه Battery را انتخاب کنید.

3. نوع باتری را مطابق برچسب، مثلاً NORMAL BAT، انتخاب کنید.

4. استاندارد CCA و مقدار 580 A را وارد کنید.

5. آزمایش را اجرا کنید و نتیجه را بخوانید.

فرض کنید دستگاه ولتاژ ۱۲٫۸ ولت، مقدار CCA اندازه‌گیری‌شده ۴۹۵ آمپر، سلامت ۷۵٪ و مقاومت داخلی ۳٫۳۵ میلی‌اهم را نمایش دهد. این اعداد یک نمونه از نتیجه درج‌شده در راهنمای سازنده هستند، نه نتیجه تضمین‌شده برای همه باتری‌ها.

در چنین شرایطی، مقدار جریان استارت اندازه‌گیری‌شده از مقدار نامی کمتر است. بهتر است وضعیت شارژ، دمای باتری، کیفیت اتصالات و سابقه استفاده نیز بررسی شوند تا مشخص شود باتری به شارژ مجدد یا بررسی تخصصی نیاز دارد یا خیر.

راهنمای تست سیستم استارت با UT673A

برای بررسی سیستم استارت، خودرو در ابتدا خاموش باشد و گیره‌ها را مانند مراحل قبلی متصل کنید. سپس:

1. گزینه Crank را از منوی اصلی انتخاب کنید.

2. مطابق پیام دستگاه، آماده استارت‌زدن شوید.

3. موتور را روشن کنید و اجازه دهید دستگاه فرایند آزمایش را ثبت کند.

4. نتیجه را از نظر ولتاژ هنگام استارت و وضعیت اعلام‌شده بررسی کنید.

برای نمونه، راهنمای دستگاه ولتاژ استارت بالاتر از ۹٫۶ ولت را در مثال خود طبیعی و کمتر از آن را پایین در نظر می‌گیرد. این عدد یک معیار راهنماست و تفسیر نهایی باید با مشخصات خودرو و شرایط آزمایش تطبیق داده شود.

راهنمای تست سیستم شارژ و دینام

اگر هدف بررسی دینام است، مراحل زیر را انجام دهید:

1. موتور را خاموش کنید و گیره‌های تستر باتری را درست وصل کنید.

2. گزینه Charge را انتخاب کنید.

3. طبق پیام دستگاه موتور را روشن کنید.

4. مراحل بررسی ولتاژ شارژ و ریپل را دنبال کنید.

5. اگر دستگاه آزمایش تحت بار را درخواست کرد، فقط در شرایط ایمن و طبق دستورالعمل خودرو دور موتور را افزایش دهید.

6. نتیجه ولتاژ شارژ، ولتاژ زیر بار و ریپل را بررسی کنید.

در مثال راهنمای سازنده، بازه ۱۳٫۵ تا ۱۴٫۷ ولت برای خروجی سیستم شارژ به‌عنوان محدوده طبیعی ذکر شده است. مقدار صحیح به خودرو، نوع سیستم شارژ و شرایط کار بستگی دارد؛ بنابراین نتیجه پایین یا بالا باید با مشخصات فنی همان خودرو مقایسه شود.

نکات مهم و ایمنی هنگام استفاده از تستر باتری UT673A

• قطب‌ها را اشتباه وصل نکنید: با وجود حفاظت اتصال معکوس، اتصال صحیح همچنان ضروری است.

• ولتاژ را بررسی کنید: دستگاه برای تست باتری ۱۲ ولت و بررسی سیستم‌های استارت و شارژ ۱۲/۲۴ ولتی طراحی شده است؛ آن را برای باتری‌های ولتاژ بالاتر یا کاربردهای تأییدنشده استفاده نکنید.

• گیره‌ها را محکم وصل کنید: اتصال ضعیف می‌تواند پیام خطا یا نتیجه نادرست ایجاد کند.

• نوع و استاندارد باتری را درست انتخاب کنید: مقدار CCA را به‌جای Ah یا برعکس وارد نکنید.

• باتری کم‌شارژ را زود قضاوت نکنید: در صورت نمایش پیام شارژ یا آزمایش مجدد، باتری را با روش توصیه‌شده سازنده شارژ و دوباره آزمایش کنید.

• در محیط خشک کار کنید: از استفاده در محیط مرطوب، قابل اشتعال یا انفجاری خودداری کنید.

• بدنه دستگاه را باز نکنید: تعمیر دستگاه باید توسط فرد واجد صلاحیت انجام شود.

• هنگام تست استارت و شارژ احتیاط کنید: از تسمه‌ها، فن و قطعات متحرک موتور فاصله بگیرید و دستورالعمل ایمنی خودرو را رعایت کنید.

• از نتیجه به‌عنوان تشخیص قطعی همه ایرادها استفاده نکنید: مشکل روشن‌نشدن خودرو ممکن است ناشی از سیم‌کشی، استارتر، دینام یا مصرف برق غیرعادی باشد.

این توصیه‌ها با هشدارها و دستورالعمل‌های دفترچه رسمی سازنده هم‌راستا هستند.

تفاوت UT673A با UT675A

تستر باتری UT673A برای آزمایش و مشاهده نتایج روی نمایشگر طراحی شده است. مدل UT675A علاوه بر قابلیت‌های اصلی، امکان انتقال داده از طریق USB و چاپ گزارش را فراهم می‌کند. بنابراین اگر به گزارش‌گیری و ثبت نتایج در تعمیرگاه نیاز دارید، این تفاوت در انتخاب مدل اهمیت دارد.

معرفی برند UNI-T

برند UNI-T از تولیدکنندگان تجهیزات اندازه‌گیری و ابزارهای تست الکتریکی است که محصولاتی مانند مولتی‌متر، آمپرمتر کلمپی، تستر باتری و تجهیزات عیب‌یابی عرضه می‌کند.

تستر باتری UT673A یکی از محصولات این برند برای ارزیابی باتری خودرو و بررسی اولیه سیستم‌های استارت و شارژ است. برای مشاهده اطلاعات تکمیلی، می‌توانید به صفحه رسمی UT673A و UT675A در وب‌سایت UNI-T و دفترچه راهنمای رسمی مراجعه کنید.
