خرید مولتی متر VC97 برای چه صنف‌هایی مناسب است؟

اگر کار شما تعمیرات برد، عیب‌یابی مدارات الکترونیکی، سرویس تجهیزات برقی یا بررسی قطعات است، مولتی متر VC97 می‌تواند ابزار کاربردی برای میز کار شما باشد. این دستگاه برای تعمیرکاران الکترونیک، تکنسین‌های برق صنعتی، تعمیرکاران لوازم برقی و کارگاه‌های خدمات فنی کاربرد دارد.

• تعمیرکاران الکترونیک: اندازه‌گیری ولتاژ تغذیه، بررسی مقاومت، تست دیود و خازن و پیدا کردن قطعی مسیرهای مدار

• تکنسین‌های برق صنعتی: بررسی ولتاژ، تست پیوستگی سیم‌کشی و اندازه‌گیری جریان در محدوده مجاز دستگاه

• تعمیرکاران لوازم خانگی: تست فیوز، سیم، اتصالات، سنسورها و برخی قطعات الکتریکی

• تعمیرکاران منابع تغذیه: بررسی ولتاژ خروجی، مقاومت مسیرها، افت ولتاژ دیودها و ظرفیت خازن‌ها

دقت اندازه گیری مولتی متر VC97 در چه کارهایی اهمیت بیشتری دارد؟

مولتی متر VC97 برای اندازه‌گیری‌های عمومی برق و الکترونیک، مخصوصاً بررسی ولتاژ DC، مقاومت، پیوستگی و تست قطعات، انتخاب قابل بررسی است. در تعمیرات برد، اندازه‌گیری ولتاژ تغذیه و مقایسه ولتاژ نقاط مختلف مدار به پیدا کردن ایراد کمک می‌کند.

• بررسی ولتاژ خروجی آداپتورها و منابع تغذیه

• عیب‌یابی مسیرهای قطع‌شده و اتصالات معیوب

• تست اولیه دیود، ترانزیستور و خازن

• بررسی جریان مصرفی مدارهای کم‌جریان

• اندازه‌گیری مقاومت سنسورها و قطعات مقاومتی

در نسخه‌های رایج VC97، دقت پایه ولتاژ DC حدود ±(0.5%+4 رقم) اعلام شده است؛ این مقدار به معنی خطای درصدی به‌علاوه تعداد رقم‌های مشخص‌شده در آخرین رقم نمایشگر است. برای اندازه‌گیری‌های حساس، دیتاشیت نسخه دستگاه و شرایط اندازه‌گیری اهمیت دارد.

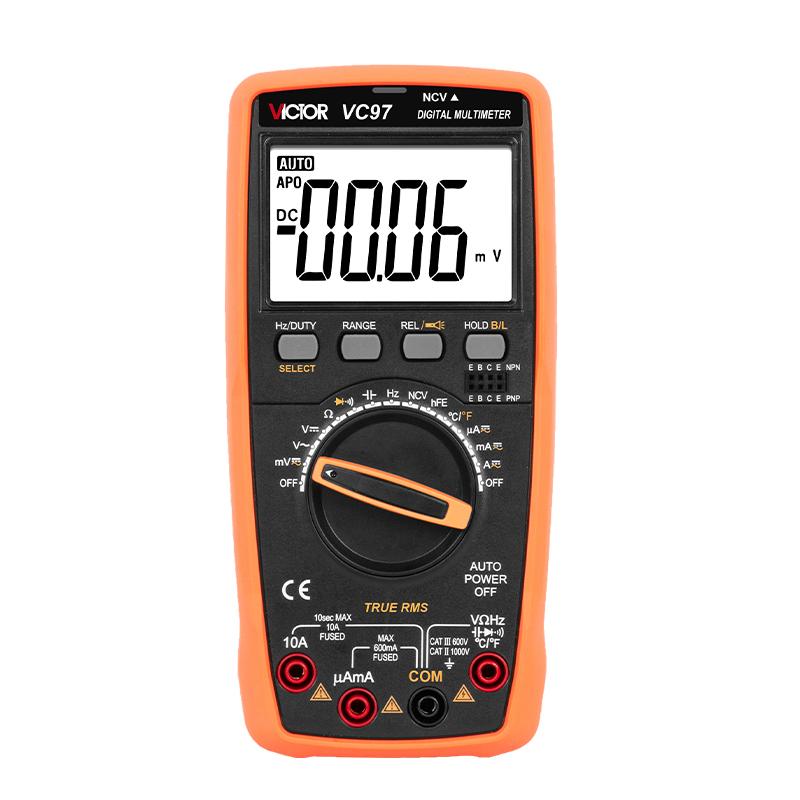

مشخصات فنی مولتی متر VC97

مولتی متر دیجیتال VC97 در نسخه‌های رایج دارای نمایشگر ۳ و سه‌چهارم رقمی با حداکثر نمایش ۳۹۹۹ و قابلیت اندازه‌گیری چندین پارامتر الکتریکی است.

• ولتاژ DC: رنج‌های 400mV، 4V، 40V، 400V و 1000V

• ولتاژ AC: رنج‌های 4V، 40V، 400V و 750V در برخی نسخه‌ها

• جریان DC و AC: رنج‌های میکروآمپر، میلی‌آمپر و آمپر؛ حداکثر جریان بسته به نسخه 10A یا 20A

• مقاومت: تا 40MΩ در نسخه‌های رایج

• ظرفیت خازن: بسته به نسخه تا 200µF یا بیشتر

• فرکانس: تا 30MHz در برخی نسخه‌ها

• دما: در نسخه‌های دارای ورودی و پراب دما

• سایر قابلیت‌ها: تست دیود، بیزر پیوستگی، تست hFE ترانزیستور، DATA HOLD، اندازه‌گیری Duty Cycle و انتخاب رنج خودکار یا دستی در نسخه‌های مجهز

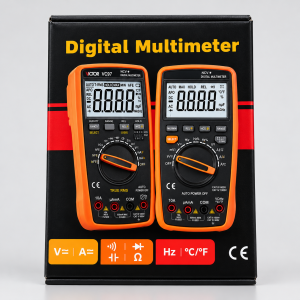

مولتی متر VC97 مدل 2024؛ مناسب تعمیرات تخصصی‌تر

مولتی متر VC97 مدل 2024 برای تعمیرکارانی که علاوه بر اندازه‌گیری ولتاژ و مقاومت، به بررسی فرکانس، ظرفیت خازن و سیگنال‌های الکترونیکی نیاز دارند، گزینه‌ای کاربردی است.
این نسخه با قابلیت True RMS، برای اندازه‌گیری ولتاژ و جریان AC در شرایط مناسب و شکل موج‌های غیردقیقاً سینوسی، کاربرد بیشتری دارد.
وجود قابلیت‌هایی مثل NCV، نور پس‌زمینه و REL هم به سهولت کار در محیط تعمیرگاه و بررسی دقیق‌تر اندازه‌گیری‌ها کمک می‌کند.

تفاوت مولتی متر VC97 مدل 2024 با نسخه‌های قدیمی

در نسخه 2024 معرفی‌شده توسط VICTOR، نمایشگر با وضوح بالاتر 5999 شمارش، قابلیت True RMS، تشخیص ولتاژ بدون تماس NCV و چراغ‌قوه از ویژگی‌های مهم هستند.
این امکانات در مقایسه با برخی نسخه‌های قدیمی VC97 که نمایشگر 3999 شمارش دارند، می‌توانند تجربه کاربری بهتری ایجاد کنند.
البته برای اطمینان از تفاوت واقعی دو دستگاه، باید نسخه دقیق و مشخصات درج‌شده روی محصول بررسی شود؛ چون نام VC97 به‌تنهایی تضمین‌کننده یکسان بودن امکانات نیست.

مشخصات فنی مولتی متر VC97 مدل 2024

• مدل: VICTOR 97 نسخه 2024

• نمایشگر: 5999 شمارش طبق مشخصات نسخه معرفی‌شده

• ولتاژ DC: از 40mV تا 1000V

• ولتاژ AC: از 40mV تا 750V

• جریان AC/DC: از 400µA تا 10A

• مقاومت: از 400Ω تا 40MΩ

• ظرفیت خازن: از 6nF تا 100mF

• فرکانس: از 10Hz تا 20MHz

• دما: از 20- تا 1000+ درجه سانتی‌گراد

• قابلیت‌ها: True RMS، NCV، REL، تست دیود، تست ترانزیستور، بیزر پیوستگی، Duty Cycle، DATA HOLD، نور پس‌زمینه و چراغ‌قوه

• تغذیه: 4 عدد باتری AAA با ولتاژ 1.5V

• ابعاد: 186×92×52 میلی‌متر

• وزن: حدود 395 گرم

اندازه گیری ولتاژ DC با مولتی متر VC97

اندازه‌گیری ولتاژ مستقیم یکی از پرکاربردترین بخش‌های مولتی متر VC97 است. این قابلیت برای بررسی باتری، آداپتور، منابع تغذیه سوئیچینگ و ولتاژ نقاط مختلف برد استفاده می‌شود.

• کاربرد در تعمیرات برد: بررسی ولتاژ ورودی، خروجی رگولاتور و خطوط تغذیه

• کاربرد در منابع تغذیه: مقایسه ولتاژ خروجی با مقدار مورد انتظار

• کاربرد در باتری: بررسی ولتاژ باتری و افت ولتاژ آن در شرایط مناسب

• کاربرد در سنسورها: بررسی سیگنال‌های ولتاژی در محدوده قابل اندازه‌گیری

روش اندازه‌گیری: پراب مشکی را به COM و پراب قرمز را به ورودی V متصل کنید. سلکتور را روی V DC بگذارید و پراب‌ها را موازی با دو نقطه موردنظر قرار دهید.

برای مثال، هنگام بررسی منبع 12 ولت، می‌توانید ولتاژ خروجی را اندازه بگیرید و با مقدار مورد انتظار مقایسه کنید.

اندازه گیری ولتاژ AC با مولتی متر VC97

قابلیت اندازه‌گیری ولتاژ متناوب VC97 برای بررسی برخی منابع AC، ترانسفورماتورها و خروجی‌های متناوب کاربرد دارد. این اندازه‌گیری به تشخیص نبود ولتاژ، افت ولتاژ یا تفاوت خروجی با مقدار اسمی کمک می‌کند.

• بررسی خروجی ترانسفورماتور

• بررسی ولتاژ AC منابع تغذیه

• بررسی برخی سیگنال‌های متناوب

• اندازه‌گیری برق متناوب در محدوده مجاز و با رعایت رده ایمنی

نکته تخصصی: پاسخ فرکانسی و روش اندازه‌گیری AC در نسخه‌های VC97 متفاوت است. برخی نسخه‌ها True RMS هستند و برخی مشخصات پاسخ میانگین دارند؛ بنابراین برای موج‌های غیرسینوسی، این تفاوت اهمیت زیادی دارد.

اندازه گیری جریان DC با مولتی متر VC97

اندازه‌گیری جریان DC برای بررسی مصرف قطعات، مدارهای الکترونیکی، ماژول‌ها و منابع تغذیه کاربرد دارد. با مولتی متر VC97 می‌توان جریان مصرفی را در رنج‌های مناسب بررسی کرد.

• بررسی جریان مصرفی مدارهای الکترونیکی

• تست مصرف برخی ماژول‌ها و بردها

• بررسی جریان بارهای DC در محدوده مجاز

• مقایسه جریان مصرفی قبل و بعد از تعمیر

روش اندازه‌گیری: دستگاه باید به‌صورت سری در مدار قرار بگیرد؛ یعنی مسیر جریان را قطع کنید و مولتی متر را در همان مسیر وارد کنید. ورودی صحیح جریان و رنج مناسب را انتخاب کنید.

هشدار: هرگز مولتی متر را در حالت آمپر مستقیماً به دو سر باتری یا منبع تغذیه وصل نکنید. همچنین محدودیت جریان، مدت مجاز اندازه‌گیری و وضعیت فیوز را بررسی کنید.

اندازه گیری جریان AC با مولتی متر VC97

قابلیت اندازه‌گیری جریان AC در برخی تست‌های تعمیراتی و بررسی بارهای متناوب کاربرد دارد. این بخش می‌تواند برای بررسی جریان تجهیزات و بارهای AC در محدوده مجاز استفاده شود.

• بررسی جریان برخی بارهای متناوب

• اندازه‌گیری جریان در مدارهای آزمایشی مناسب

• مقایسه جریان مصرفی با مقدار مورد انتظار

• عیب‌یابی اولیه برخی مدارهای الکتریکی

برای اندازه‌گیری جریان AC نیز مولتی متر باید سری قرار بگیرد. در جریان‌های بالا، به‌خصوص برق شهر و تجهیزات صنعتی، استفاده از کلمپ آمپرمتر دارای رده ایمنی مناسب معمولاً انتخاب ایمن‌تری است.

اندازه گیری مقاومت با مولتی متر VC97

اندازه‌گیری مقاومت یکی از قابلیت‌های مهم مولتی متر VC97 برای عیب‌یابی قطعات و مسیرهای مدار است. این قابلیت به بررسی مقاومت‌ها، سیم‌پیچ‌ها، اتصالات و برخی سنسورها کمک می‌کند.

• بررسی مقاومت مقاومت‌های الکترونیکی

• بررسی قطعی یا تغییر مقاومت مسیرها

• تست اولیه سیم‌پیچ‌ها

• اندازه‌گیری مقاومت برخی سنسورهای مقاومتی

• بررسی اتصالات و کانکتورها

روش استفاده: دستگاه را روی Ω قرار دهید و دو پراب را به دو سر قطعه متصل کنید. برای اندازه‌گیری دقیق‌تر، قطعه را از مدار جدا کنید یا حداقل اثر مسیرهای موازی را در نظر بگیرید.

در رنج 400Ω، مقاومت سیم‌های پراب می‌تواند روی عدد نهایی اثر بگذارد؛ بنابراین ابتدا پراب‌ها را به هم وصل کنید و مقاومت سیم‌ها را در نظر بگیرید یا در صورت وجود، از قابلیت REL استفاده کنید.

تست پیوستگی و بیزر با مولتی متر VC97

حالت پیوستگی برای بررسی سریع ارتباط الکتریکی بین دو نقطه استفاده می‌شود. در تعمیرات برد و سیم‌کشی، این قابلیت باعث می‌شود بدون بررسی طولانی عدد مقاومت، وضعیت مسیر را سریع‌تر ارزیابی کنید.

• پیدا کردن سیم قطع‌شده

• بررسی اتصال بین کانکتورها

• بررسی فیوزهای معمولی

• بررسی مسیرهای PCB

• کنترل اتصالات لحیم و سوکت‌ها

در برخی نسخه‌ها، بیزر در مقاومت کمتر از حدود 30Ω یا آستانه مشابه فعال می‌شود؛ این آستانه به نسخه بستگی دارد. صدای بیزر به معنی سلامت کامل قطعه یا مناسب بودن اتصال برای عبور جریان بالا نیست.

تست دیود با مولتی متر VC97

قابلیت تست دیود VC97 برای بررسی اولیه دیودهای معمولی، یکسوسازها و برخی اتصالات نیمه‌هادی استفاده می‌شود. این تست با نمایش افت ولتاژ مستقیم، اطلاعات اولیه‌ای از وضعیت قطعه می‌دهد.

• بررسی دیودهای یکسوساز

• تست اولیه دیودهای سیگنال

• بررسی برخی مسیرهای حفاظتی

• مقایسه رفتار دیود در جهت مستقیم و معکوس

برای تست، دستگاه را روی حالت Diode قرار دهید و پراب‌ها را به دو سر دیود وصل کنید. سپس جای پراب‌ها را عوض کنید و نتیجه را مقایسه کنید.

دیود سالم معمولاً در جهت مستقیم افت ولتاژ نشان می‌دهد و در جهت معکوس ممکن است OL نمایش داده شود؛ اما برای تشخیص قطعی، نوع قطعه و شرایط مدار باید در نظر گرفته شود.

اندازه گیری ظرفیت خازن با مولتی متر VC97

تست ظرفیت خازن برای تعمیرکاران برد و منابع تغذیه کاربرد زیادی دارد. این قابلیت کمک می‌کند مقدار ظرفیت خازن با مقدار اسمی آن مقایسه شود و برخی خرابی‌های اولیه شناسایی شوند.

• بررسی ظرفیت خازن‌های الکترولیتی

• بررسی خازن‌های مدار تغذیه

• تست اولیه خازن‌های بردهای الکترونیکی

• مقایسه ظرفیت واقعی با مقدار درج‌شده روی بدنه

روش استفاده: برق مدار را کاملاً قطع کنید، خازن را به روش ایمن تخلیه کنید و پیش از تست از بی‌ولتاژ بودن آن مطمئن شوید. سپس در حالت ظرفیت، خازن را مطابق دفترچه دستگاه اندازه بگیرید.

نکته: اندازه‌گیری ظرفیت به‌تنهایی سلامت خازن را تأیید نمی‌کند. مولتی متر معمولی نمی‌تواند جای تست ESR یا بررسی نشتی را بگیرد. برای ظرفیت‌های بالا نیز زمان اندازه‌گیری ممکن است بیشتر شود.

اندازه گیری فرکانس با مولتی متر VC97

اندازه‌گیری فرکانس در بررسی برخی سیگنال‌های الکترونیکی، مدارهای نوسان‌ساز و خروجی تجهیزات کاربرد دارد. این ویژگی برای تعمیرکارانی که با مدارات کنترلی و سیگنال‌های دوره‌ای سروکار دارند، مفید است.

• بررسی فرکانس سیگنال‌های متناوب

• تست اولیه برخی خروجی‌های فرکانسی

• بررسی سیگنال برخی مدارهای الکترونیکی

• اندازه‌گیری فرکانس در محدوده ورودی مجاز

در برخی نسخه‌های VC97، محدوده فرکانس تا 30MHz اعلام شده است؛ اما حداکثر فرکانس قابل نمایش به معنی دقت یکسان در تمام فرکانس‌ها نیست. دامنه ورودی، شکل موج و حساسیت ورودی هم اهمیت دارند.

اندازه گیری دما با مولتی متر VC97

در نسخه‌های دارای ورودی دما و پراب ترموکوپل سازگار، VC97 برای بررسی دمای برخی قطعات و تجهیزات کاربرد دارد.

• بررسی اولیه دمای قطعات الکترونیکی

• کنترل دمای برخی منابع تغذیه

• بررسی دمای سطح قطعات در شرایط مناسب

• مقایسه دمای نقاط مختلف در تعمیرات

در برخی مشخصات VC97، محدوده دما تا 1000 درجه سانتی‌گراد ذکر شده است؛ اما این عدد به معنی امکان تماس مستقیم با هر سطح یا تحمل این دما توسط تمام پراب‌ها نیست. محدوده مجاز پراب و شرایط اندازه‌گیری را بررسی کنید.

تست ترانزیستور با مولتی متر VC97

برخی نسخه‌های مولتی متر VC97 دارای قابلیت تست hFE هستند که برای بررسی اولیه بهره جریان ترانزیستورهای سازگار استفاده می‌شود.

• بررسی اولیه ترانزیستورهای NPN و PNP

• مقایسه تقریبی بهره جریان قطعات مشابه

• شناسایی برخی خرابی‌های اولیه

• کمک به انتخاب قطعه جایگزین در تعمیرات عمومی

عدد hFE به شرایط تست، جریان و دما وابسته است؛ بنابراین این مقدار لزوماً با عملکرد ترانزیستور در مدار واقعی یکسان نیست.

اندازه گیری Duty Cycle با مولتی متر VC97

قابلیت Duty Cycle در نسخه‌های مجهز، برای بررسی نسبت زمان روشن بودن سیگنال به کل دوره تناوب کاربرد دارد.

• بررسی اولیه برخی سیگنال‌های PWM

• تست برخی مدارهای کنترلی

• بررسی نسبت روشن و خاموش بودن سیگنال

• مقایسه تقریبی سیگنال‌های دوره‌ای

این قابلیت برای عیب‌یابی اولیه مفید است؛ اما برای تحلیل دقیق شکل موج، نویز، لبه‌ها و زمان‌بندی، اسیلوسکوپ ابزار مناسب‌تری است.

اندازه گیری ولتاژ بدون تماس با VC97

برخی نسخه‌های VC97 قابلیت NCV برای تشخیص اولیه وجود میدان الکتریکی AC بدون تماس مستقیم دارند.

• بررسی اولیه وجود احتمالی ولتاژ AC

• کمک به شناسایی برخی سیم‌های برق‌دار

• استفاده در بررسی مقدماتی سیم‌کشی

NCV ابزار اثبات بی‌برقی نیست؛ نبود هشدار به معنی نبود ولتاژ نیست. برای اطمینان از بی‌برقی باید از روش تست ایمن و دستگاه مناسب استفاده شود.

چرا مولتی متر VC97 انتخاب مناسبی برای تعمیرکار است؟

اگر به دستگاهی برای اندازه‌گیری‌های روزمره و عیب‌یابی عمومی نیاز دارید، VC97 می‌تواند چندین تست متداول را با یک ابزار پوشش دهد.

• اندازه‌گیری ولتاژ AC و DC

• اندازه‌گیری جریان AC و DC

• اندازه‌گیری مقاومت

• تست پیوستگی و دیود

• بررسی ظرفیت خازن و فرکانس

• تست اولیه ترانزیستور و دما در نسخه‌های مجهز

• قابلیت‌هایی مانند DATA HOLD و انتخاب رنج در نسخه‌های پشتیبانی‌شده

مناسب‌ترین مولتی متر برای هر تعمیرکار لزوماً VC97 نیست؛ برای کارهای تخصصی، تجهیزات ولتاژ بالا، اندازه‌گیری‌های حساس یا جریان‌های زیاد، رده ایمنی، مشخصات اندازه‌گیری و نوع ابزار باید متناسب با کار انتخاب شود.

آموزش نکات مهم قبل از کار با مولتی متر VC97

برای استفاده بهتر از مولتی متر VC97، چند نکته ساده می‌تواند هم دقت اندازه‌گیری را بهتر کند و هم احتمال آسیب به دستگاه را کاهش دهد.

• پیش از شروع، سلامت پراب‌ها و عایق سیم‌ها را بررسی کنید.

• ورودی پراب قرمز را با نوع اندازه‌گیری تطبیق دهید.

• پیش از تغییر حالت، پراب‌ها را از نقاط اندازه‌گیری جدا کنید.

• برای مقاومت و ظرفیت، مدار باید بی‌برق باشد.

• برای اندازه‌گیری جریان، اتصال سری را رعایت کنید.

• در صورت نمایش OL، احتمالاً رنج مناسب نیست یا مقدار خارج از محدوده است؛ البته معنی دقیق آن به حالت اندازه‌گیری بستگی دارد.

• در اندازه‌گیری‌های حساس، از رنج مناسب و شرایط محیطی توصیه‌شده استفاده کنید.

جمع بندی؛ آیا خرید مولتی متر VC97 ارزش دارد؟

اگر به دنبال یک مولتی متر چندکاره برای تعمیرات الکترونیک، بررسی منابع تغذیه، تست قطعات و عیب‌یابی عمومی هستید، مولتی متر VC97 می‌تواند گزینه‌ای کاربردی برای میز کار شما باشد. تنوع قابلیت‌های اندازه‌گیری، این مدل را برای بسیاری از کارهای روزمره تعمیراتی به گزینه‌ای قابل بررسی تبدیل می‌کند.

برای خرید مولتی متر VC97، علاوه بر قیمت، اصالت کالا، نسخه دقیق دستگاه، دقت اندازه‌گیری، وضعیت فیوزها، کیفیت پراب‌ها و مشخصات ایمنی را بررسی کنید. مناسب‌ترین مولتی متر، دستگاهی است که با نوع کار و سطح ایمنی موردنیاز شما مطابقت داشته باشد.

درباره برند ویکتور VICTOR

VICTOR از برندهای فعال در حوزه تجهیزات اندازه‌گیری الکتریکی است که محصولاتی مانند مولتی متر دیجیتال و ابزارهای تست الکتریکی عرضه می‌کند. مولتی متر VC97 نیز از مدل‌های شناخته‌شده این گروه است که در تعمیرات و اندازه‌گیری‌های عمومی کاربرد دارد.

هنگام خرید محصولات VICTOR، مشخصات فنی نسخه، کیفیت ساخت، خدمات فروش و اصالت دستگاه را بررسی کنید تا انتخاب مطمئن‌تری داشته باشید.
